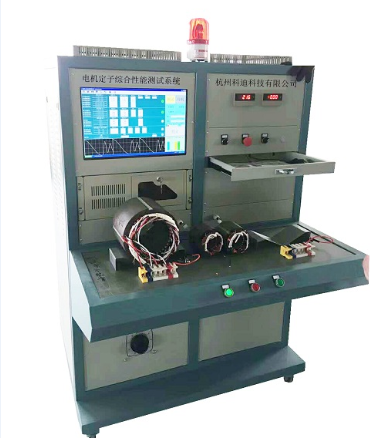

发电机定子测试系统


一、设备组成与系统配置
   1、机柜
    a)、机柜采用立式或卧式成套机柜。
    b)、脚轮有制动装置。
   2、计算机系统配置
   a)、P4工业级计算机,17”联想液晶显示器,1G内存,50G硬盘,DVD光驱,USB接口
    b)、电气元件采用国际知名品牌。
   3、软件配置
a)、操作系统:WindowsXP系统,全中文界面。
   b)、应有多种型号定子参数输入、存储功能,并能够方便调出。
   c)、测试项目单项、多项可选,并能够自动判断,不合格发出报警-引至室外。
   d)、能自动和手动保存检测数据及曲线。
   e)、应有数据存储、报表、统计、分析功能;能够生成数据报表,该数据报表必须直观、全面、准确。
二、设备基本功能
   1、项目选择:甲方可根据测试需要选择其中任意一项测试项目进行测试。
   2、型号选择:可选择300种电机型号,自动判断;不同型号电机标准可贮存并可以随时调用。
   3、参数输入:可输入每种电机测试标准的上、下限,主、副匝间绝缘标准特性参数自动计算,长期保存。
   4、统计数据:统计电机的测试数据,并可形成数据报表。报表分布:年、月、日统计报表,电机定子质量分析报表。
   5、实时监控:实时显示每项测试数据,不合格的项目有声光报警功能。
   6、温度补偿:温度补偿值为20℃(温度值自动测试)。
三、功能特点
  1、模块化设计,标准化设计,系统设计贯彻开放性理念。
  2、本系统可以实现电机直流电阻、工频耐压、绝缘电阻、匝间耐压、转向的高速测试。
  3、系统管理权限化,系统管理员拥有设置、编辑、删除各种型号电机的参数设置及模型配置的权力;测试操作员只能在当前选中的“电机型号”下测试及操作。保证系统的日常管理专业化,并便
6、实时监测环境温度,并开启或关闭实际测试电阻值折算到设定温度值的功能。
7、自动抵消、修正测试系统固有的耐压漏电流、绝缘电阻,提高系统整体精度。
8、三相电机测试线圈匝间时,可提供单台电机绕组互相实测比较法或三相绕组标准波形比较法,满足用户的习惯。
9、系统不仅能自动校准各项目参数,而且能方便进行功能自检工作,实现系统快速的自身故障自动诊断判断,以利系统出现故障后的现场快速诊断及修理。
10、丰富的电磁兼容(EMC)技术应用(如接地、屏蔽、隔离、滤波等手段)及良好的制造工艺的保证,最大限度地确保了系统的可靠性及抗干扰能力,在干扰、火花、高压、强电冲击的环境下,系统均能稳定可靠运行。

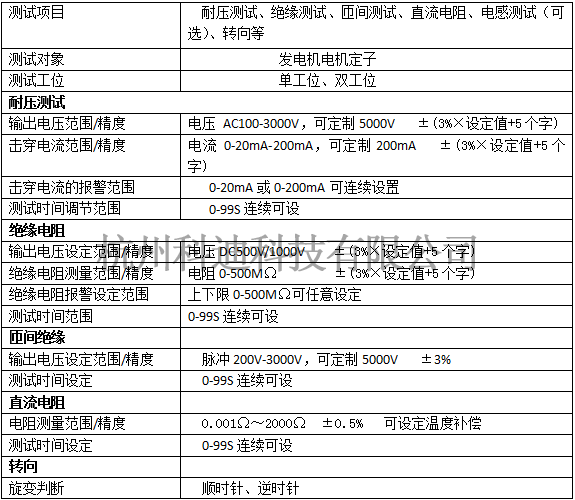

四、设备测试项目及参数
